【命令功能】

命令：PPP

功能：平面排图

记忆： “平平平”拼音组合

布局绘制平面图纸,通过视口冻结不同图层生成不同平面图纸，能够避免传统家装模型绘制的诸多改图弊端，达到科学布局排版和模型统一管理，快速改图。

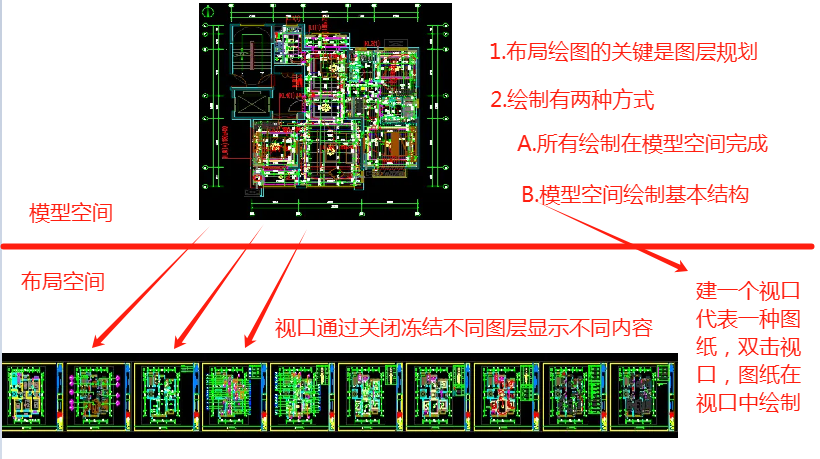

布局制图模型示例，如图：

只有完善的图层管理规范后，图纸的图层高度统一。这种标准共性，才会有可控的高质高效的操作方式——平面图纸的图框及视口布局----“批量排图”。

⬇⬇⬇按需浏览
一、批量排图介绍
二、ppp界面
三、具体操作，选择图纸生成平面排序

【操作应用】

一、批量排图介绍

传统的复制视口再冻结相关图层"的操作方式，费时费力，容易出错

“批量平面排图”：通过匹配标准平面系统各个平面图“名称”以及“视口图层”规范，一键生成所需要的全部平面类施工图，自动区配图框、图名、比例、视口以及自动冻结的各系统图图层。

【细节提示】

1.首先需要一个规划好的图层，不同图纸在不同视口中的冻结关闭能显示不同类型的图纸

2.A类绘制方式，绘制好后，图形全部重叠在一起。需要使用PPP功能在布局中自动生成视口与图框显示不同类型的图纸

3.B类绘制方式，一般不需PPP中的布局排图。因为绘制好，成果就有了。但如果想修改布局中生成视口图框，也可以使用PPP功能重新生成

4.这种绘图方式，图框在布局是最灵活的。不同视口可以使用不同的图框

---

二、ppp界面介绍

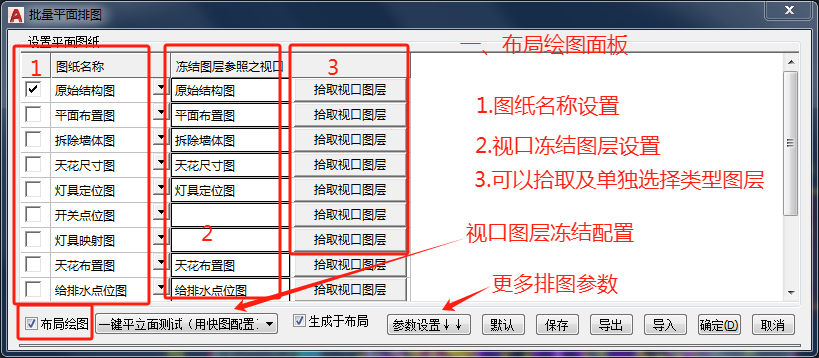

快捷键：输入PPP，进入设置界面

A.设置平面图纸名称：点击→可按自己公司排图顺序进行调整“顺序”及“图纸名称”.可增加与删除图纸类型

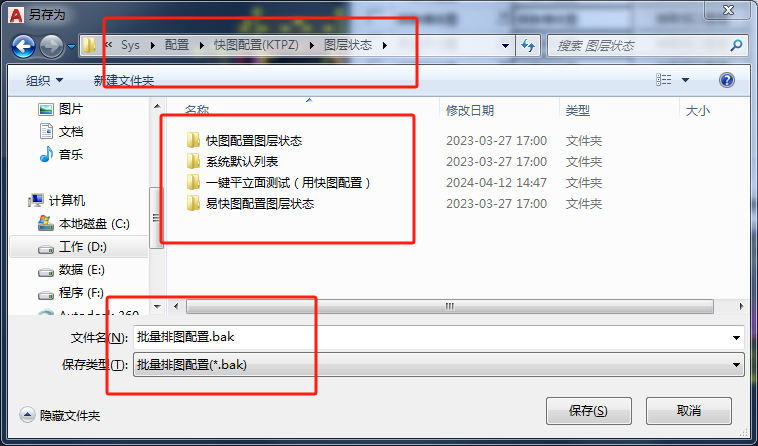

B.平面图纸名称也可以导入或导出

C.参照视口：此处需要找到一个标准图，分别根据图纸名称匹配其布局视口的图层冻结状态并存档

I.点击界面2【拾取视口图层】，从当前图纸拾取。1为当前使用的已有配置

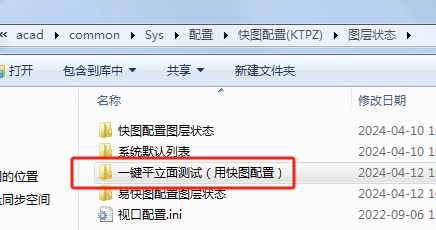

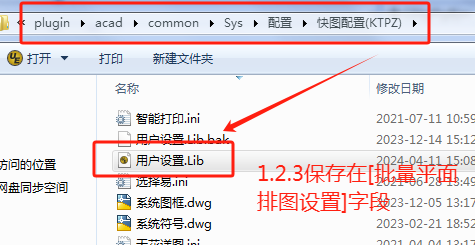

II.忽略拾取后，直接读取旧有配置。旧有配置保存位置如下图，已有配置可直接放到此目录使用

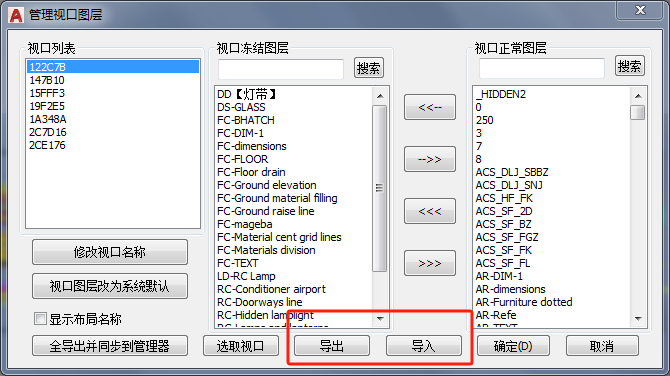

III.命令VG视口管理生成的配置导出后可以直接导入使用：

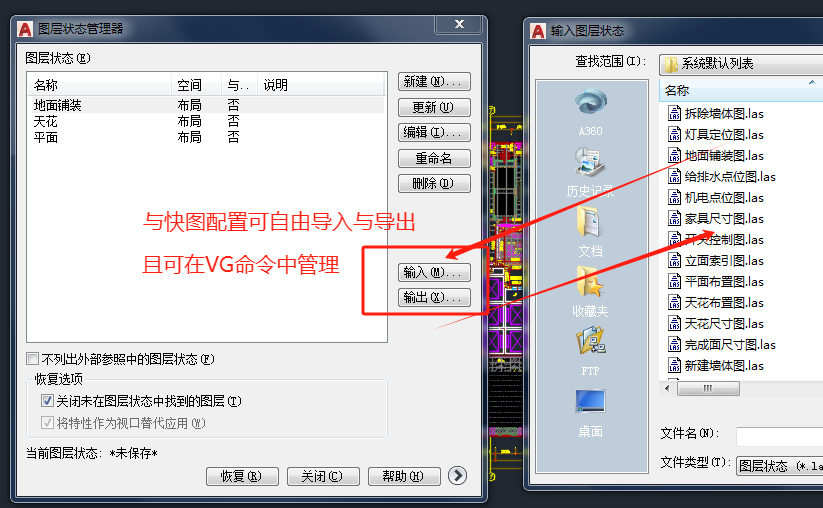

IV.图层状态管理器导出的配置也可以直接使用：

三、布局绘图具体操作讲解视频

01.输入PPP”→勾选生成在布局、布局绘图-设置平面图纸

家装和工装图纸名称差异大，同一家装根据公司要求也有所差异

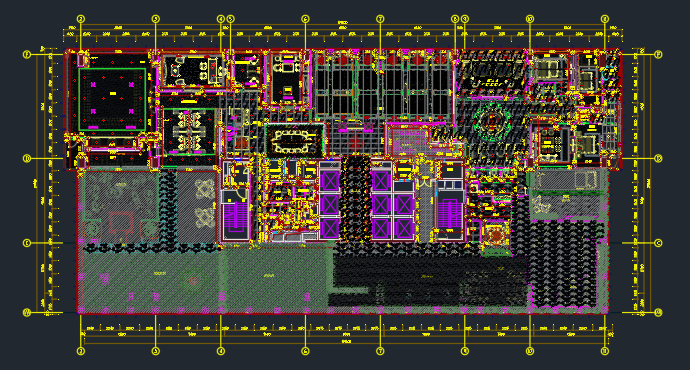

下面我以一个大厦的图纸为展示案例（仅为展示）

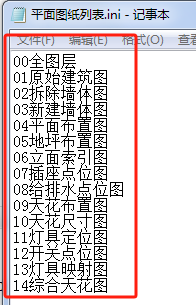

A.按标准项目，先设置好图纸名称：（建议先用excel先罗列出来，实际操作复制即可）

B.找到已完成样板规范图纸，把图层状态匹配到快图PPP的平面图纸状态（系统会自动保存好图层状态设置，后续将无需再设置），如图演示：

C、ppp排序好的平面图纸，图名及比例会自动命名好（前提是块的属性需对应，因此建议用快图图框）

02.布局绘图教程视频
