【命令功能】

命令：GGS

功能：绘制干挂石材及海棠角剖面

记忆：“干-挂-石”拼音第一个字母组合。

---

一.施工图与石材干挂节点：施工图必须掌握的一种施工图画法是干挂石材。

---

二.功能介绍：
GGS干挂石材剖面包括常规石材干挂画法和背栓式石材干挂。快速生成横剖竖剖石材剖面节点只需通过绘制轮廓线或者选择轮廓线来实现
三.操作过程动态演示：

---

四.操作详解

01.快捷键命令:

命令: GGS
**绘制干挂石材及海棠角剖面**
当前模式: <竖剖面>, <背栓>, 石材厚度: <20.00>
第一点或[设置(S)/选现有封闭线(R)/实时模式(A)]:s

02.选择剖切方向:

平剖面，即“横向剖面”（剖切方向与地面水平，即俯视）

竖剖面，即“竖向剖面”（剖切方向与地面垂直，即侧视）

03.参数设置

A.石材层（即石材剖面线）

●可以从图面拾取，快速把图层名称以及颜色自动导入

●图层名称清空，则石材剖面线随“当前层”

B.龙骨图层（即钢材挂件结构图层归）

●可以从图面拾取，快速把图层名称以及颜色自动导入

●图层名称清空，则钢材挂件结构随“当前层”

C.石材填充名称：可自定义填充样式

D.石材厚度：即选用干挂石材的厚度

●注意：角钢干挂，石材厚度一般是25；大规格造型/外墙干挂，石材厚度一般是30~50；地面湿贴或者墙面湿贴，石材厚度一般是20）

E.石材离墙：石材造型完成面线与墙体结构的距离

●注意：

紧凑型最少80mm，竖向主龙骨一般采用镀锌方通，横向次龙骨一般为镀锌角钢

常规干挂100~120mm，竖向主龙骨一般采用镀锌方通/槽钢，横向次龙骨一般为镀锌角钢

架空造型120~200mm，竖向主龙骨一般采用镀锌槽钢，横向次龙骨一般为镀锌角钢/方通

如设置80，尺寸表示如下图：

---

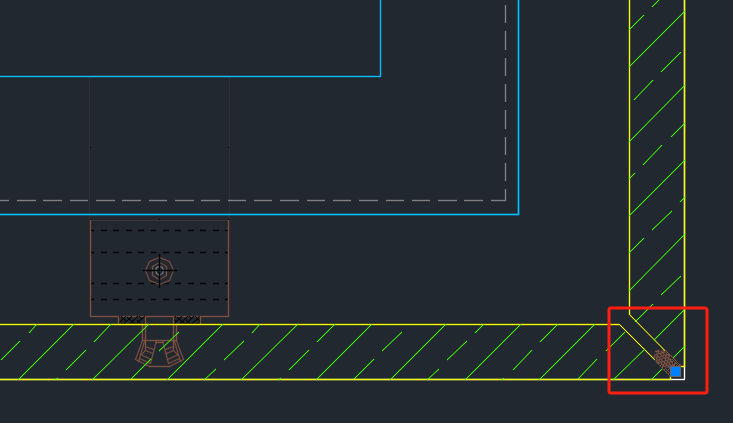

F.填缝胶块:两块石材间拼接填缝用的胶块，如图示：

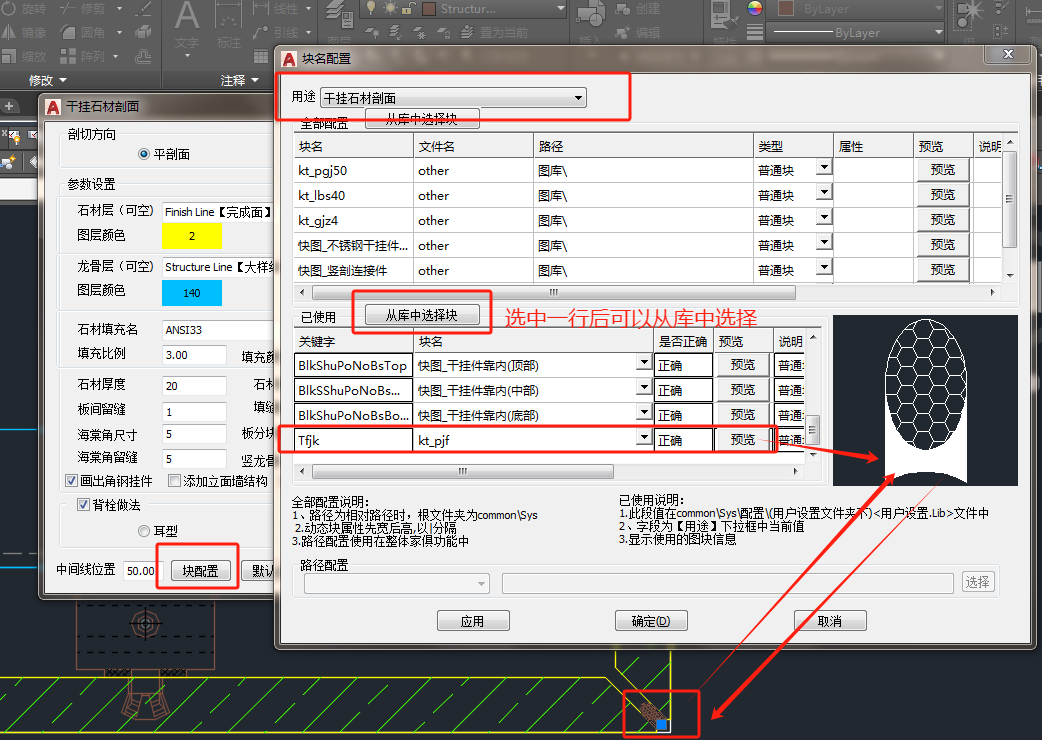

如您想修改样式（所有系统中用到的块都可以在此配置、修改）：

04.背栓做法

石材干挂技术有很多种，常见的针销式/蝴蝶式（俗称上下翻。两头翻式）/捍接式(即“丫”，型件，俗称“焊接头”)/背栓式/背挂式。

快图工具GGS命令绘制出来的图纸，一个是工地上最流行开槽安装的蝴蝶码干挂件石材挂法，第二种是幕墙常使用的耳型挂件或子母型挂件的背栓式。

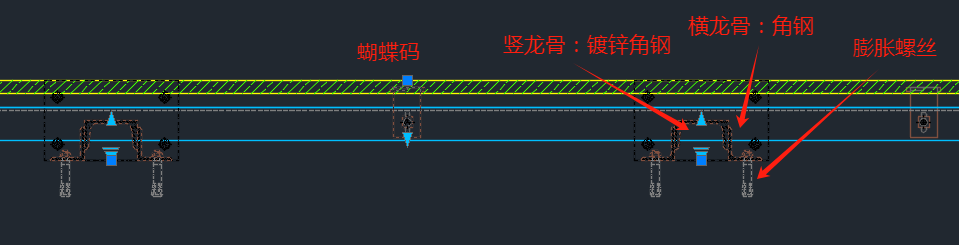

蝴蝶码干挂件石材挂法：

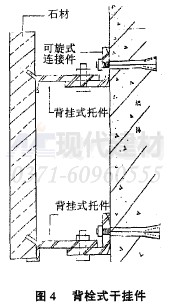

背栓式挂件石材挂法：
