尺寸标注与施工图
标注，是施工图以严谨著称的基石，是施工装修里精准量度保障。我们一套图纸的操作会用到多种标注，如比例不同，或因为表达的区域有所不同。
传统的施工图绘制使用“标注样式管理器”标注，或者不厌其烦用ma匹配，无法精准控制，容易遗漏，规范不一，效果参差不齐，来回修改费神费力，消耗时间。
快图标注优势：只需设置参数一次，任意文档调用标注，比例规范高度统一，可做到量化统一。
⬇⬇⬇按需浏览：
一、用户尺寸参数面板★
二、公司尺寸标注样式
三、导入尺寸参数：★★★
四、修改或导入个性化尺寸箭头★★
操作细则

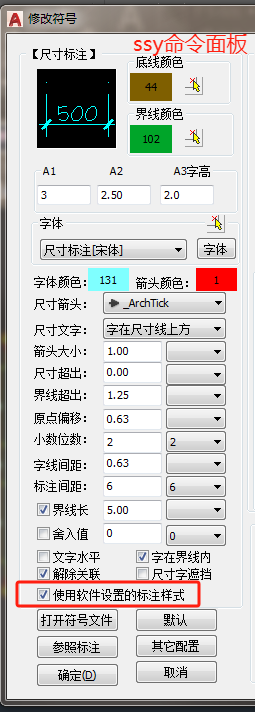

一、用户尺寸参数面板
01.快捷键：ssy
尺寸标注参数的用户自定义有以下两部分：
A、尺寸线颜色、字体、字高
B、尺寸标注其他细节参数
C、模型与布局单独设置箭头大小
D、模型与布局单独设置比例
（注：标注多种颜色样式有差异，可cg新建配置另设）

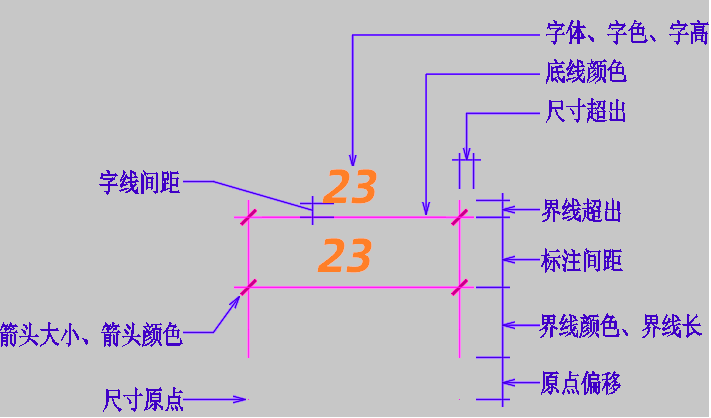

02.上图尺寸参数的对应说明
二.公司尺寸标注样式：
准备好一份1:1比例的符合公司尺寸规范的尺寸标注样式。如下图
小技七：炸开公司标注，属性面板可查看各种参数
三.导入尺寸参数：
修改ssy的参数，其余窗口都关闭，只留一个CAD窗口，方便操作测试
1.：ssy→参照标注→选择要参照的标注样式→检查各种参数是否正确→确定
温馨提示：ssy面板上左下角位置：不勾选【使用软件设置的标注样式】，则表示使用自己在dsa（原CAD的d命令）设置的标注样式
2：ssy→ 手动修改尺寸的各种参数→ 确定。如上图

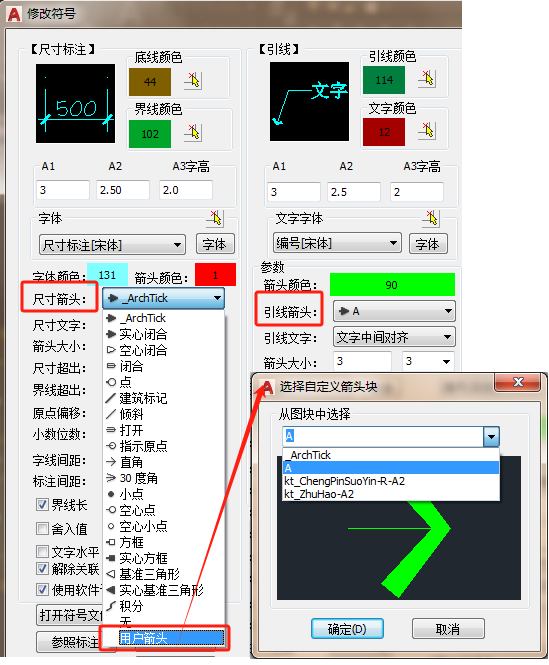

四.修改或导入个性化尺寸箭头
打开尺寸箭头文件，使用ssy面板上的箭头拾取功能，修改配置箭头
确定后，可使用da dc命令测试。
【细节提示】
模型与布局空间的箭头大小是分别设置，单独保存使用的。出图比例也是单独的
